Директ-боксы классификация и функциональные особенности
Качество звука зависит в первую очередь от соотношения сигнал/шум. При передаче по проводам слаботочных сигналов такое соотношение достигается определёнными схемными решениями.
Наилучший результат проводного соединения получается при балансном включении, когда сигнал передаётся по двухпроводному экранированному кабелю и имеет симметричный уровень. Помехи при такой передаче крайне малы. Однако несимметричный экранированный кабель может быть эффективен лишь при небольшой длине.
Не всегда существует возможность непосредственного создания симметричных звуковых сигналов. Тем не менее, симметричный сигнал формируют и используют для передачи звуковой информации. Для этого широко применяют так называемые директ-боксы (DI-box) – небольшие блоки, преобразующие небалансный сигнал в балансный и наоборот.
Наиболее простой схемой получения симметричного переменного сигнала является классический трансформатор. Именно этот элемент является основным в пассивных директ-боксах. Согласование уровней между входом и выходом в пассивных устройствах делается за счёт изменения коэффициента трансформации.

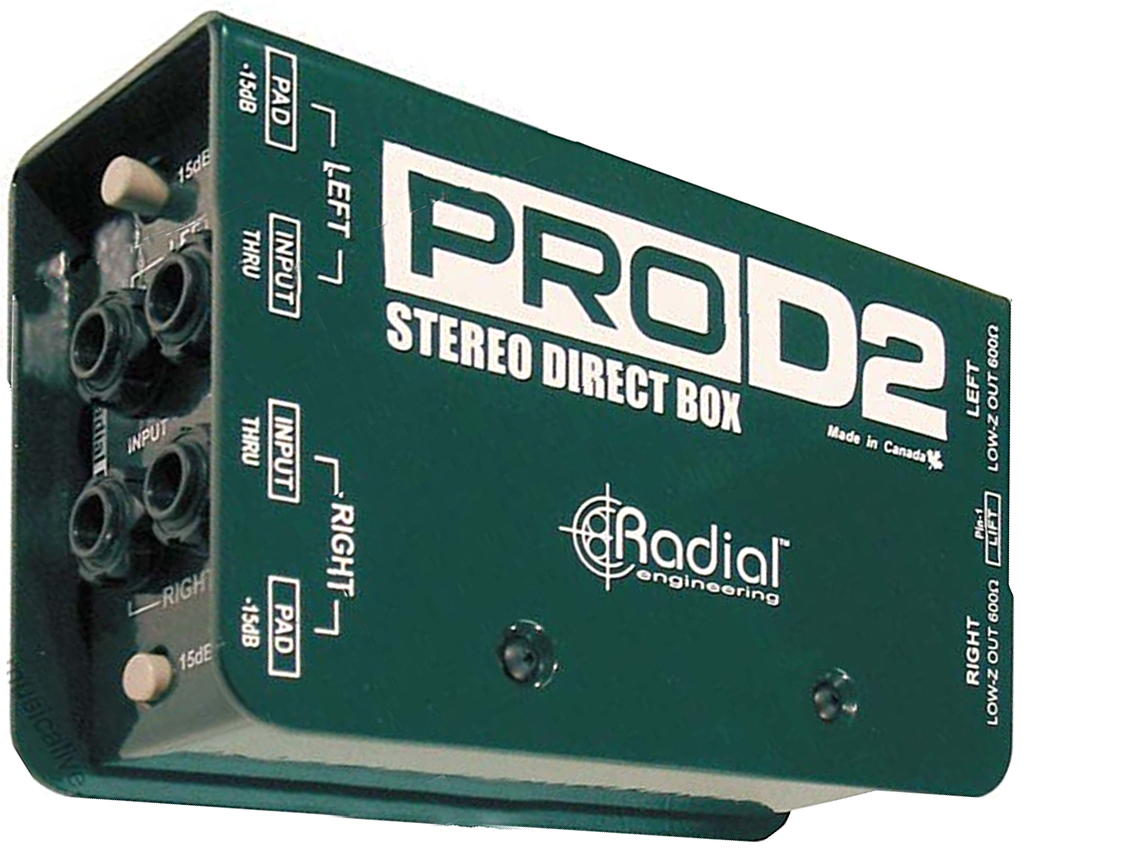

СТЕРЕО ДИРЕКТ-БОКС RADIAL PRO-D2
Описание Radial PRO-D2:

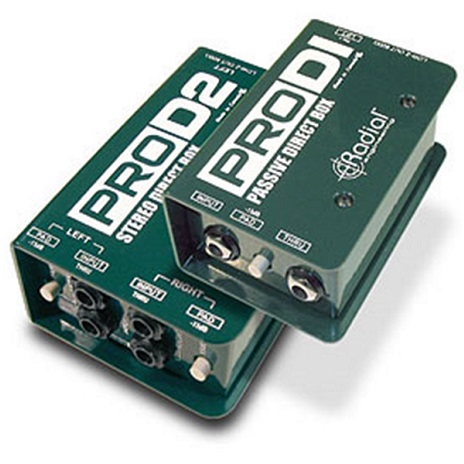

Radial PRO-D2 — стерео директ-бокс, предназначенный для подключения клавишных инструментов, семплеров и драм-машинок. Этот пассивный ди-бокс имеет два независимых канала с раздельными входами и сквозным каналом, а также два полностью изолированных выхода.
В основе конструкции лежат два высокопроизводительных трансформатора Radial. Они обеспечивают полосу пропускания от 20Гц до 20кГц и способны выдерживать высокие уровни сигнала без искажений. Как и вся продукция Radial — Radial PRO-D2 имеет прочную стальную конструкцию для эксплуатации в различных условиях профессиональных гастролей. А антивибрационное основание с защитой от проскальзывания улучшает механическую и электрическую изоляцию в целях сокращения возможностей появления стороннего шума.
Звучание Radial PRO-D2, а также легендарное качество сборки и компактный дизайн сделали его самым популярным стерео директ-боксом на сегодняшний день.
Технические характеристики Radial PRO-D2:
— Вход: 2 х 1/4″ TRS
— Сквозной: 2 х 1/4″ TRS
— Выход: 2 х XLR- male
При выборе в аренду, прокат директ-бокса необходимо обратить внимание на следующие вещи:
1. С каким источником будет использоваться DI Box.
Если источник с предусилителем, то стоит использовать активный DI Box. Если источник без предусилителя, то – пассивный.
2. Характеристики звука.
Активные директ-боксы имеют свойство насыщать звук высокими частотами, пассивные – делать звук более округлым.
Активный, DI-box, может не иметь трансформатора, но обязательно содержит схему на операционных усилителях. Питание активных элементов может осуществляться от встроенной батареи или от источника фантомного питания.
Конструктивно директ-боксы выполняются в виде небольших коробок, либо в рэковом исполнении. В этом случае в одном корпусе может находиться до 12 устройств. Согласование входных и выходных сигналов по уровню и импедансу (сопротивлению) возможно с помощью соответствующих ступенчатых аттенюаторов.
Иногда DI-box имеет дополнительно функцию сплиттера, разделяющего один входной сигнал на два и более. Кроме того, почти на всех директ-боксах есть переключатель фазировки сигналов, разъём, Thru, позволяющий подключить инструмент к усилителю одновременно с микшером, ключ, Lift/GND, разрывающий при необходимости земляной контакт разъёма прибора от экрана балансного кабеля.
Схема активного директ-бокса содержит предусилитель, что позволяет работать со слабым сигналом. В качестве источника питания используется батарея или фантомное питание микшера. Профессиональные музыканты и звукорежиссёры чаще всего используют второй вариант.
Активные директ-боксы обладают большей универсальностью и имеют сложную конструкцию.
Многие активные директ-боксы отличаются наличием разъёма сквозного канала. Этот канал просто параллельно соединён с входным разъёмом. Он позволяет осуществлять обход (bypass) и контролировать оригинальный сигнал.
